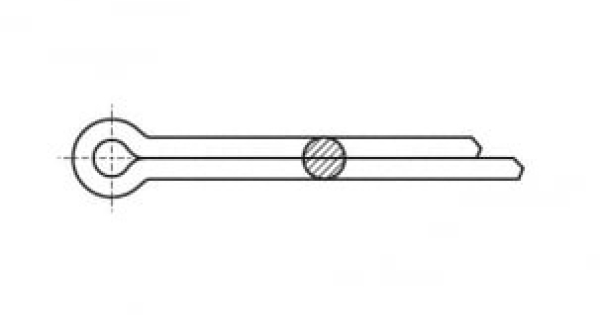

ГОСТ 397-79 Шплинт разводной

Аналоги ГОСТ 397-79:

Купить ГОСТ 397-79

DIN 94 цинк Шплинт разводной СтандартDIN 94МатериалСтальПокрытиеЦинкДиаметр, мм1, 1.2, 1.6, 2..Длина, мм6, 8, 10, 12, 14..Упаковка, шт.500, 200, 1000..Область примененияМашиностроениеАналогГОСТ 397-79, ISO..

Новинка

DIN 94 A2 Шплинт разводной

DIN 94 A2 Шплинт разводной Группа крепленияНержавеющи..СтандартDIN 94МатериалНержавеющая стал..Диаметр, мм1, 1.2, 1.6, 2..Длина, мм4, 5, 6, 7, 8, 10..Упаковка, шт.500, 200, 1000..Область примененияМашиностроениеАналогГОСТ 397-79, ISO..

Новинка

DIN 94 A4 Шплинт разводной

DIN 94 A4 Шплинт разводной Группа крепленияНержавеющи..СтандартDIN 94МатериалНержавеющая стал..Диаметр, мм1, 1.2, 1.6, 2..Длина, мм4, 5, 6, 7, 8, 10..Упаковка, шт.500, 1000, 250..Область примененияМашиностроениеАналогГОСТ 397-79, ISO..

Новинка

DIN 94 латунь Шплинт разводной

DIN 94 латунь Шплинт разводной Группа крепленияЛатунный крепежСтандартDIN 94МатериалЛатуньДиаметр, мм1.6, 2, 3.2, 4..Длина, мм10, 12, 16, 20..Упаковка, шт.200, 100, 50Область примененияМашиностроениеАналогГОСТ 397-79, ISO..

Новинка

DIN 94 медь Шплинт розводной

DIN 94 медь Шплинт розводной Группа крепленияМедный крепежСтандартISO 1234..МатериалМедьДиаметр, мм2, 3.2..Длина, мм16, 20, 25, 32..Упаковка, шт.100, 50Область примененияМашиностроениеАналогГОСТ 397-79

Посмотреть больше

Технические характеристики ГОСТ 397-79

Дивіться ще більше експертних відео на нашому Ютуб каналі

Експертний відеоблог

Спецификации ГОСТ 397-79 Шплинт разводной | Dinmark>

Посмотреть чертежи PDF

Спецификации

Группа крепления

Нержавеющий крепеж

Стандарт

DIN 94

Материал

Нержавеющая сталь А2

Диаметр, мм

1 1.2 1.6 2 2.5 3.2 4 5 5.5 6.3 8 10 13 16

Длина, мм

4 5 6 7 8 10 12 14 15 16 18 20 22 25 28 30 32 35 36 40 45 50 56 63 71 80 90 100 110 112 120 125 130 140 150 160 180 200 210 250

Упаковка, шт.

500 200 1000 250 100 50 5 8 40 300 150 15 3 600 60 1500 400 80 800 12 35 1200 700 350

Область применения

Машиностроение

Аналог

ГОСТ 397-79 ISO 1234

Покрытие

Цинк

ГОСТ 397-79 - это самый простой шплинт, фиксирующий деталь на валах, или резьбовых элементах, сквозь просверленные отверстия соответствующего диаметра, после установки в которые концы шплинта разводятся в стороны, фиксируя его.

Группа крепежа ГОСТ 397-79

В зависимости от материала изготовления шплинт ГОСТ 397-79 помещают на группы:

Шплинты изготовлены из нержавеющей стали относятся к группе нержавеющей крепи.
Изготовленные из латуни относят к группе латунный крепеж.
Из меди – медное крепление

Материалы для изготовления шплинтов ГОСТ 397-79

Шплинты ГОСТ 397-79 изготавливаются из различных материалов:

Нержавеющая сталь. Марка стали А2 и А4 позволяет использовать крепеж при значительных перепадах температуры и в агрессивной и влажной среде.
Сталь покрыта цинком. Цинк (Plated) защищает от коррозии, если планируется применять крепеж в агрессивных условиях.
Латунь. Латунный крепеж используют, если система подвергается частым динамическим, вибрационным и циклическим нагрузкам.

Область использования шплинтов ГОСТ 397-79

Используется как самостоятельный элемент, так и в комплексе с шайбой, или с корончатой гайкой. Используется почти во всех промышленностях.

Шплинт – это одна из самых распространенных деталей и его применяют в машиностроении, автомобилестроении, электротехнике и приборостроении. Деталь относится к группе стопорных изделий.
