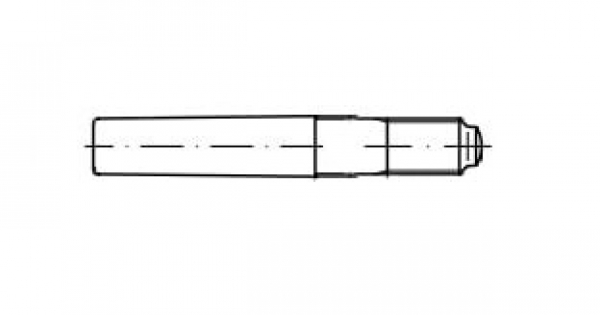

Ein DIN 7977 Kegelstift mit Gewindebuchse ist ein spezieller Verbindungselement, das zur präzisen Positionierung und Befestigung von Bauteilen in verschiedenen Mechanismen und Konstruktionen verwendet wird. Seine konische Form sorgt für einen festen Sitz in der Bohrung, während die Gewindebuchse ermöglicht, das Bauteil zusätzlich anzuziehen und zu sichern.
Abmessungen DIN 7977 Kegelstift mit Gewindebuchse
Die Abmessungen des DIN 7977 Kegelstifts werden durch den Durchmesser, die Länge des konischen Teils und die Länge der Gewindebuchse bestimmt. Die Norm DIN 7977 legt genaue Abmessungen für verschiedene Modifikationen des Stifts fest, sodass für jede spezifische Anwendung die optimale Variante ausgewählt werden kann.
Festigkeitsklasse DIN 7977
Die Festigkeitsklasse des DIN 7977 Stifts gibt seine Fähigkeit an, Belastungen standzuhalten. Die Wahl der Festigkeitsklasse hängt von den Betriebsbedingungen und den Anforderungen an die Zuverlässigkeit der Verbindung ab. In der Regel werden Stifte mit hohen Festigkeitsklassen verwendet, um eine maximale Befestigungssicherheit zu gewährleisten.
Verbindungsgruppe DIN 7977 Kegelstift mit Gewindebuchse
Der DIN 7977 Stift gehört zur Gruppe der Positionierelemente. Er wird verwendet, um Bauteile präzise zueinander auszurichten und sie in der gewünschten Position zu fixieren.
Herstellungsmaterialien DIN 7977
Für die Herstellung von DIN 7977 Stiften wird in der Regel legierter Stahl mit hohen mechanischen Eigenschaften verwendet. Dies gewährleistet eine hohe Festigkeit, Steifigkeit und Verformungsbeständigkeit. Es können auch Edelstahl oder andere Materialien mit speziellen Eigenschaften (z. B. erhöhte Korrosionsbeständigkeit) verwendet werden.
Anwendungsbereich DIN 7977 Kegelstift mit Gewindebuchse
DIN 7977 Stifte werden in verschiedenen Industriezweigen eingesetzt:
- Maschinenbau: zur Befestigung von Bauteilen in Pressen, Werkzeugmaschinen, Automatisierungseinrichtungen.
- Instrumentenbau: für die Montage von Präzisionsgeräten und Mechanismen.
- Automobilindustrie: zur Befestigung von Fahrwerks- und Karosserieteilen.
- Luftfahrtindustrie: für die Montage von Flugzeugen und Hubschraubern.
Vorteile der Verwendung des DIN 7977 Stifts:
- Hohe Positioniergenauigkeit: Die konische Form sorgt für einen festen Sitz und eine präzise Ausrichtung der Bauteile.
- Zuverlässige Befestigung: Die Gewindebuchse ermöglicht ein zusätzliches Anziehen und Sichern des Bauteils.
- Vibrationsbeständigkeit: Der Stift hält Teile auch bei Vibrationen sicher.
- Langlebigkeit: Hochfeste Materialien gewährleisten eine lange Lebensdauer.
Die Verwendung des DIN 7977 Stifts ermöglicht die Schaffung fester und zuverlässiger Verbindungen, die eine präzise Positionierung der Bauteile und eine hohe Qualität der Endprodukte gewährleisten.
