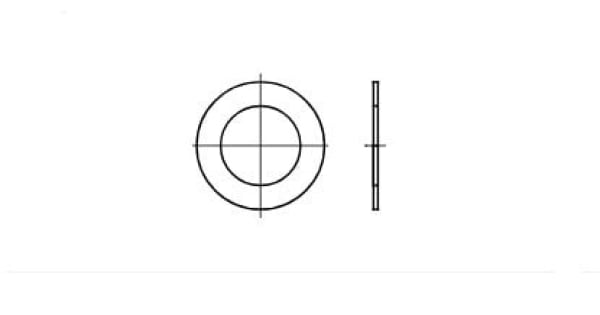

Шайба регулювальна DIN 988

Купити DIN 988

DIN 988-PS Шайба регулювальна без покриття

DIN 988-PS Шайба регулювальна без покриття

DIN 988-PS Шайба регулювальна без покриття СтандартDIN 988МатеріалСтальПокриттяБез покриттяДіаметр, мм3, 4, 5, 6, 7, 8..Зовнішній діаметр, мм6, 8, 10, 12, 13..Товщина, мм0.1, 0.15, 0.2..Упаковка, шт.500, 200, 1000..ТипПлоскаOEM номери237910 Claas, 238434..

Новинка

DIN 988-PS A2 Шайба регулювальна

DIN 988-PS A2 Шайба регулювальна Група кріпленняНержавіюч..СтандартDIN 988МатеріалНержавіюча стал..Діаметр, мм4, 5, 6, 8, 9, 10..Зовнішній діаметр, мм8, 10, 12, 14, 15..Товщина, мм0.1, 0.2, 0.25..Упаковка, шт.500, 200, 1000..ТипПлоска

Переглянути більше

Технічні характеристики DIN 988

Дивіться ще більше експертних відео на нашому Ютуб каналі

Експертний відеоблог

Специфікації Шайба регулювальна DIN 988 | Dinmark>

Переглянути креслення PDF

Специфікації

Група кріплення

Нержавіюче кріплення

Стандарт

DIN 988

Матеріал

Нержавіюча сталь А2

Діаметр, мм

3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 25 26 28 30 32 35 36 37 40 42 45 48 50 52 55 56 60 63 65 70 75 80 85 90 95 100 105 110 120 130 140 150 160 170

Зовнішній діаметр, мм

6 8 10 12 13 14 15 16 17 18 19 20 21 22 24 25 26 28 30 32 35 36 37 40 42 45 47 50 52 55 60 62 65 68 72 75 80 85 90 95 100 105 110 115 120 130 140 150 160 170 180 190 200

Товщина, мм

0.1 0.15 0.2 0.25 0.3 0.5 1 1.2 1.5 1.9 2 2.5 3

Упаковка, шт.

500 200 1000 250 100 25 10 50 2500 2000 75 5000

Тип

Плоска

Покриття

Без покриття

OEM номери

237910 Claas 238434 Claas 234422 Claas 236771 Claas 234435 Claas 234403 Claas 234416 Claas 234383 Claas 218051 Claas 215210 Claas 234425 Claas 704127 Claas 234427 Claas 234414 Claas 239169 Claas 212134 Claas 234410 Claas 237851 Claas 234395 Claas 234401 Claas 234397 Claas 234059 Claas 234385 Claas 234408 Claas 665022 Claas 214113 Claas 211105 Claas 219914 Claas

DIN 988 PS - це кріпильний виріб, що на відміну від основного типу шайб, має дуже вузьке поле і широкий діапазон товщин, на кожному з діаметрів. Наприклад при діаметрі 5 мм, матимемо набір шайб товщиною від 0,1 до 1 мм, з кроком 0,1. Це дозволяє виконувати основну функцію цієї шайби - регулювати проміжки між елементами що з'єднуються і кріпильним виробом, щоб балансувати вузол і уникнути перекосу або люфту, з точністю до 0,1 мм. Це робить з'єднання більш надійним так як знижує вібраційні зусилля. В основному ця шайба встановлюється в парі зі стопорними кільцями.

DIN 988 SS - кріпильний виріб, що на відміну від виконання PS, ця шайба виготовляється з пружинної сталі 60Г, 65Г, має твердість 440-550 HV і на кожному діаметрі лише одну фіксовану товщину. Проте одну і ту саму товщину має цілий діапазон шайб з різними діаметрами. Наприклад: шайби діаметром від 6 до 12 мм мають товщину 1,2 мм; шайби діаметром від 14 до 18 мм мають товщину 1,5 мм і т.д.

Матеріали для виготовлення шайб DIN 988

Шайби DIN 988 виготовляються зі сталі та нержавіючої сталі марки А2.

Область використання болтів DIN 988

DIN 988-SS, як і PS має місце в таких сферах, як верстатобудування, приладобудування і виробничих галузях. В основному використовується для компенсації осьових зазорів деталей машин.
