Все про штангенциркуль: як виміряти кріплення правильно?

Коли ми працюємо з кріпленням — болтами, гайками, шайбами чи анкерами — точність відіграє ключову роль. Здається, що різниця у кілька десятих міліметра не має значення, проте в реальності навіть мікропохибка може коштувати дорого. Уявіть ситуацію: ви обрали болт, просвердлили отвір, встановили його в конструкцію, і під навантаженням вона починає хитатися або навіть руйнується. Чому так відбувається? У більшості випадків причина банальна — неправильні заміри. Саме тут на перший план виходить інструмент, який дозволяє працювати з максимальною точністю — штангенциркуль. Це незамінний помічник як для інженерів і майстрів, так і для звичайних користувачів, що стикаються з технічними завданнями вдома. Без нього — як без рук у монтажі, металообробці чи навіть у простому ремонті. Штангенциркуль — це високоточний вимірювальний інструмент, який є незамінним у технічних сферах для визначення розмірів об’єктів із великою точністю. Завдяки йому можна вимірювати зовнішні та внутрішні діаметри, а також глибину отворів, що робить його необхідним у роботі з кріпленнями, деталями машин, механізмів і навіть у таких точних галузях, як машинобудування та металообробка.

Штангенциркуль дозволяє визначати не лише зовнішні й внутрішні діаметри деталей, а й глибину отворів. Завдяки цьому ми отримуємо повний контроль над процесом підбору кріплення: чи то болт під гайку, чи анкер у бетон. Він дає точність до сотих міліметра, що робить його обов’язковим у професійній роботі.

Що таке штангенциркуль?

Штангенциркуль — це вимірювальний інструмент високої точності, який застосовується для визначення зовнішніх і внутрішніх розмірів деталей, а також для вимірювання глибини отворів. Його унікальність полягає у багатофункціональності: одним інструментом можна провести одразу кілька типів вимірювань. Історично штангенциркуль з’явився ще у XIX столітті й швидко став стандартом точності у механіці. Спочатку це був простий механічний пристрій із ноніусною шкалою, згодом з’явилися циферблатні й цифрові варіанти. Незалежно від форми, головна мета інструмента не змінилася — забезпечити максимально точне вимірювання. У сучасному світі штангенциркуль використовується в машинобудуванні, будівництві, ремонті техніки, у виробництві меблів та навіть у побуті. Він допомагає перевірити, чи відповідає кріплення потрібним параметрам, і уникнути ситуацій, коли невелика похибка призводить до великих проблем.

Основні види штангенциркулів та їх відмінності

Сьогодні існує три основні типи штангенциркулів:

  • Механічний (нонiусний) — класичний інструмент, який не потребує батарейок. Зчитування показів відбувається завдяки спеціальній шкалі — ноніусу. Це найбільш надійний та довговічний варіант, який працює навіть у складних умовах виробництва.
  • Цифровий — сучасний та зручний. Він має електронний дисплей, що миттєво показує результат. Це значно економить час і зменшує ймовірність помилок при зчитуванні. Проте такий інструмент залежить від батарей та може бути чутливим до вологи чи магнітних полів.
  • Циферблатний — проміжний варіант між механічним і цифровим. Він має стрілочний індикатор, який спрощує роботу. Однак сьогодні використовується рідше, бо поступається цифровим моделям за швидкістю і механічним за надійністю.

Для роботи з кріпленням найчастіше обирають ноніусний або цифровий штангенциркуль. Перший підходить для максимально точних вимірювань, другий — для швидкості та зручності. Суперечки про те, який штангенциркуль кращий — цифровий чи механічний, тривають і сьогодні. Кожен варіант має власні сильні сторони та певні недоліки. Механічний або ноніусний штангенциркуль славиться своєю надійністю. Він не залежить від батарей, здатен працювати навіть у складних умовах і забезпечує високу точність до сотих міліметра. Це інструмент, який служить десятиліттями, якщо правильно з ним поводитись. Його головна особливість у тому, що покази потрібно зчитувати вручну з ноніусної шкали. Для новачків це може здатися складним, проте після кількох тренувань принцип стає зрозумілим. Цифровий штангенциркуль більш сучасний і зручний у роботі. Його перевага полягає в тому, що результат одразу з’являється на дисплеї. Це економить час і зменшує ймовірність помилки при зчитуванні. Особливо корисний такий варіант під час серійних вимірювань, наприклад на виробництві. Однак цифровий інструмент залежить від батареї, яка може розрядитися в найвідповідальніший момент. Також існує ризик похибки при низькому заряді або впливі зовнішніх факторів, як-от вологість чи магнітні поля.

Тому вибір залежить від завдань. Якщо потрібна абсолютна надійність, варто використовувати механічний прилад. Якщо ж головне — швидкість і комфорт, то цифровий стане найкращим рішенням. Досвідчені майстри часто мають обидва варіанти і застосовують їх у різних ситуаціях.

Будова та основні елементи штангенциркуля

Щоб правильно користуватися штангенциркулем і знімати точні виміри, необхідно спочатку зрозуміти його будову. На перший погляд, цей інструмент виглядає просто, проте кожен його елемент виконує чітко визначену функцію. Саме завдяки поєднанню цих деталей штангенциркуль став універсальним приладом, який використовується як у машинобудуванні, так і в будівництві чи навіть у побуті.

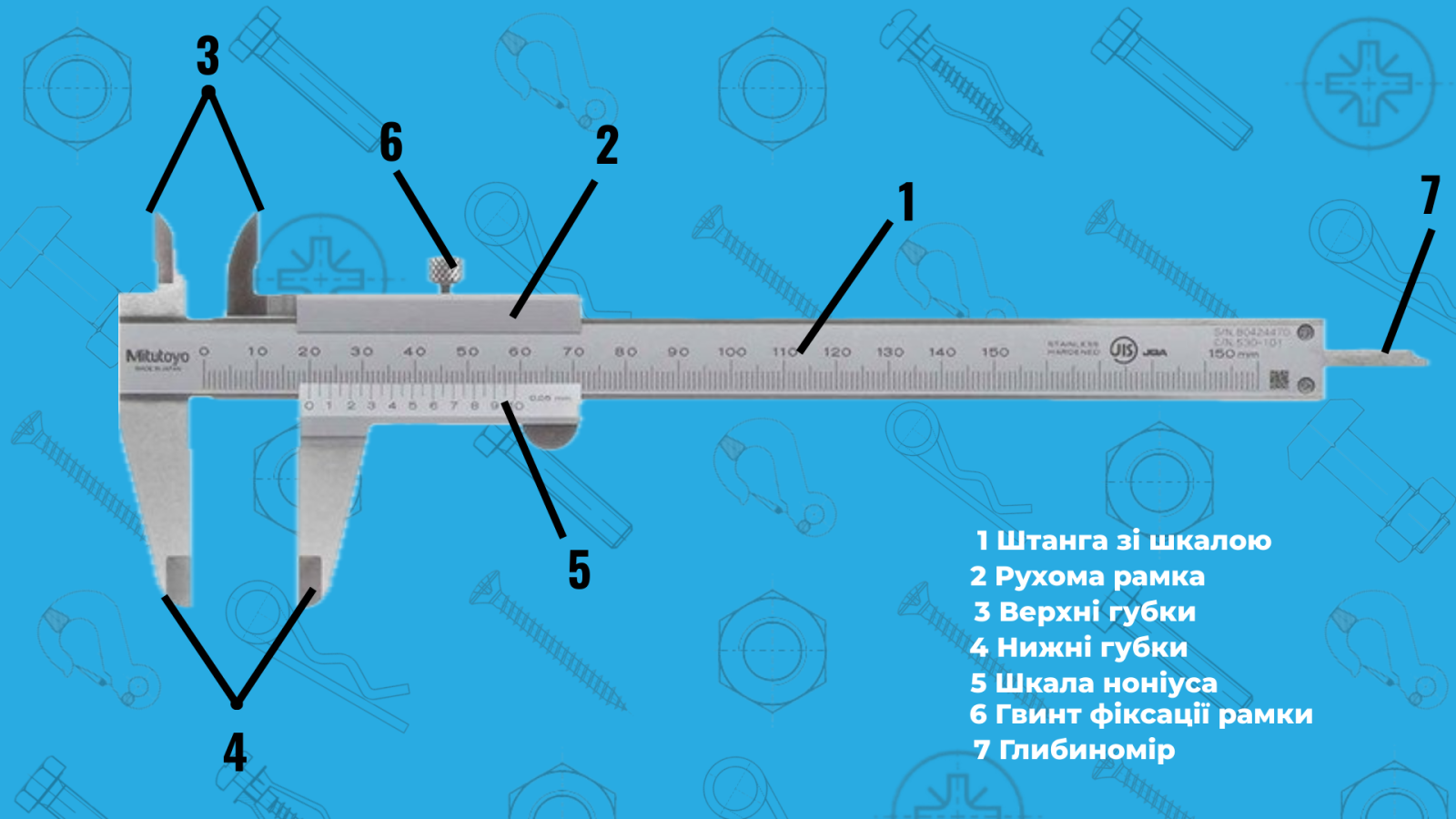

Основними частинами штангенциркуля (див. Рис.1) є:

  • штанга зі шкалою (1)  це довгий металевий профіль, на якому нанесено міліметрові поділки. Вона є основою, вздовж якої переміщується рамка. Саме завдяки цій шкалі можна визначати значення вимірювань у поєднанні з іншими елементами. Якість нанесення поділок напряму впливає на точність зчитування результатів, тому у професійних інструментах вони виконуються лазерним гравіюванням.
  • рухома рамка (2) забезпечує плавне ковзання вздовж штанги та дозволяє виставити точне положення вимірювальних губок. Вона обладнана механізмом, який не допускає люфту, адже навіть невелике зміщення під час роботи може призвести до похибки. Для зручності в рамку вбудовано ноніус або цифровий датчик, залежно від типу штангенциркуля.
  • нижні губки (4) розташовані в нижній частині інструмента. Вони складаються з двох елементів: одна губка закріплена нерухомо, інша рухається разом із рамкою. Їхнє основне призначення — зовнішні вимірювання. Наприклад, діаметр болта, товщина шайби чи ширина металевого профілю визначаються саме за допомогою нижніх губок.
  • верхні губки (3) розташовані над нижніми та мають менший розмір. Вони також складаються з нерухомої та рухомої частини, але використовуються вже для внутрішніх вимірювань. Це можуть бути діаметри отворів у гайках, трубах, підшипниках чи будь-яких інших деталях із внутрішніми порожнинами. Завдяки вузьким кінцям губки легко входять у отвір і дозволяють отримати точний результат.
  • шкала ноніуса (5) один із ключових елементів механічного штангенциркуля. Вона являє собою додаткову шкалу, нанесену на рамці, що дозволяє отримувати значення з точністю до десятих або навіть сотих часток міліметра. Принцип її роботи побудований на різниці кроку поділок між основною шкалою та ноніусом. Саме завдяки цьому з’являється можливість визначати значення, які значно перевищують точність звичайної лінійки.
  • глибиномір (7) це ще один важливий елемент, який часто недооцінюють. Це тонкий висувний стрижень, розташований на протилежному кінці штанги. Його використовують для визначення глибини отворів, пазів чи посадкових місць під кріплення. Така функція особливо корисна при монтажі анкерів, дюбелів або гвинтів із потайною головкою, коли потрібно переконатися, що отвір має достатню глибину.
  • фіксуючий гвинт (6) завершує конструкцію інструмента. Його головне завдання — заблокувати рухому рамку після того, як губки щільно охопили деталь. Це дозволяє уникнути випадкового зміщення та зберегти точність вимірювання до моменту зчитування показників. Для роботи з кріпленням це критично важливо, адже навіть найменший рух може дати похибку у кілька десятих міліметра.

Будова штангенциркуля

Рис.1 Будова штангенциркуля

У комплексі всі ці елементи роблять штангенциркуль незамінним. Один інструмент дозволяє вимірювати зовнішні та внутрішні розміри, визначати глибину, а також виконувати точні заміри з мінімальною похибкою. Це економить час, спрощує роботу та гарантує якість з’єднань у будь-якій сфері, де застосовуються метизи та кріпильні елементи.Ця будова робить інструмент універсальним: одним пристроєм можна отримати одразу кілька критично важливих параметрів кріплення.

Як правильно користуватись штангенциркулем?

Опанувати штангенциркуль нескладно, головне — розуміти, для чого призначена кожна його частина. Найпоширеніший спосіб застосування інструмента — це зовнішні вимірювання. Наприклад, щоб визначити діаметр болта або товщину шайби, користуються нижніми губками. Деталь акуратно розміщується між ними, губки злегка стискаються до моменту дотику, після чого результат зчитується з основної та ноніусної шкали або з дисплея в цифровій моделі. Другий метод використання — внутрішні вимірювання. Для цього застосовуються верхні губки, які вводять усередину деталі, наприклад у гайку чи трубу. Далі губки розсувають до контакту зі стінками. Такий прийом дозволяє точно визначити внутрішній діаметр і підібрати болт до гайки або перевірити отвір під анкер. Третій варіант роботи зі штангенциркулем — вимірювання глибини. Для цього використовується глибиномір. Його висувають до дна отвору, при цьому кінець штанги щільно спирається на поверхню деталі. Цей спосіб є незамінним у випадках, коли потрібно перевірити глибину заглиблення для дюбелів чи гвинтів із потайною головкою. Основне правило користування штангенциркулем полягає в тому, щоб працювати без поспіху, плавно і обережно. Це не інструмент для швидких вимірювань «на око», а пристрій для максимальної точності.

Поширені питання–відповіді:

Яка допустима похибка у вимірюванні штангенциркулем?

Стандартна точність більшості моделей становить від 0,02 до 0,05 мм. Для роботи з кріпленням навіть десяті частки міліметра можуть мати значення, тому важливо перевіряти, яку саме похибку має ваш інструмент. Для професійного використання рекомендують моделі з точністю 0,02 мм.

Як правильно читати шкалу ноніуса?

Спочатку визначається ціла частина вимірювання за основною шкалою — це поділка, яка знаходиться перед нулем ноніуса. Потім потрібно знайти поділку на ноніусі, яка співпадає з поділкою основної шкали. Саме ця цифра і є десятковою частиною вимірювання. Такий метод дозволяє отримати максимально точний результат без здогадок.

Як часто потрібно перевіряти точність штангенциркуля?

Все залежить від умов використання. Якщо інструмент працює у виробничих умовах, його рекомендують калібрувати щонайменше раз на пів року. Також важливо дбайливо зберігати інструмент і не допускати механічних пошкоджень.

Типові помилки при вимірюванні та поради з правильного використання

Наявність якісного інструмента ще не гарантує правильних результатів. Помилки при вимірюваннях зустрічаються часто, і навіть невелике відхилення може суттєво вплинути на надійність з’єднання.

Щоб отримати правильні результати, дотримуйтесь таких рекомендацій:

  1. Перед роботою перевірте стан штангенциркуля. Губки повинні бути чистими, без задирок і пошкоджень.
  2. Завжди переконуйтесь у чистоті деталі, яку вимірюєте. Будь-які частинки пилу чи іржі можуть вплинути на показники.
  3. Під час зовнішніх вимірювань розташовуйте губки паралельно поверхні деталі.
  4. Не застосовуйте надмірний тиск на деталь — це може призвести до деформації та викривлення результатів.
  5. Використовуйте глибиномір для отворів та пазів, а верхні губки — лише для внутрішніх вимірювань.
  6. Після отримання результату зафіксуйте рамку гвинтом — так ви уникнете зміщення приладу під час зчитування.
  7. Для цифрових моделей завжди перевіряйте заряд батареї.
  8. Завжди звертайте увагу на зазначену похибку інструмента і враховуйте її у вимірюваннях.
  9. Регулярно перевіряйте стан приладу, очищайте його після роботи та зберігайте у футлярі.

Здається, що ці нюанси не мають великого значення, але в роботі з кріпленням саме точність визначає міцність, щільність посадки та довговічність усієї конструкції. Штангенциркуль — це один з тих інструментів, без якого складно уявити будь-яку технічну роботу. Він дозволяє з високою точністю визначати зовнішні та внутрішні розміри деталей, а також глибину отворів. Саме завдяки йому ми уникаємо критичних похибок, які можуть призвести до зниження міцності з’єднання або навіть повного руйнування конструкції. Незалежно від того, чи використовуєте ви класичний механічний штангенциркуль з ноніусом, чи сучасний цифровий варіант, принцип залишається один — точність понад усе. Механічний інструмент дає впевненість у довговічності та не залежить від батарейок. Цифровий забезпечує швидкість і комфорт, особливо коли потрібно проводити багато вимірювань. Кожен варіант має право на існування, а вибір залежить від конкретних умов та вимог до роботи. Помилки при вимірюванні найчастіше виникають через неуважність. Неправильне положення губок, занадто сильний тиск, ігнорування похибки приладу чи використання зношеного інструмента — усе це призводить до неточних результатів. Водночас, якщо дотримуватись простих правил, штангенциркуль завжди покаже максимально правильне значення.Точність у роботі з кріпленням — це не примха, а реальна необхідність. Від правильного заміру залежить, наскільки міцною, надійною і довговічною буде конструкція. Тому штангенциркуль можна назвати гарантією професійного підходу. Використовуйте його, і жоден болт чи гайка не підведуть у найвідповідальніший момент.
