Болтові з'єднання — це фундамент сучасної механіки та будівництва. Від надійності одного болта може залежати цілісність величезної металоконструкції, безпека автомобіля або стабільність промислового обладнання. Проте, вибір кріплення не може базуватися на інтуїції. Інженеру необхідний точний розрахунок болтових з'єднань, який враховує всі діючі сили, властивості матеріалів та умови експлуатації.
У цій статті ми детально розберемо фізику процесу, розглянемо ключові формули розрахунку болтових з'єднань та навчимося користуватися довідковими таблицями для вибору оптимального кріплення.
Класифікація болтових з'єднань та види навантажень
Перш ніж переходити до цифр, важливо зрозуміти, як саме працює з'єднання. Болт у конструкції рідко перебуває у стані спокою — на нього діють різні сили.
Існує два основних типи навантаження, які визначають методику розрахунку:
- Навантаження на зсув (зріз). Сила діє перпендикулярно до осі болта. Приклад: з'єднання листів металу внахлест. Тут болт працює як штифт, що запобігає ковзанню деталей.
- Навантаження на розтяг. Сила діє вздовж осі болта, намагаючись його розірвати. Приклад: кріплення фланців трубопроводів або підвішування вантажу.
Також існують комбіновані навантаження, але для базового розуміння ми зосередимося на цих двох, оскільки вони є основою для більшості інженерних задач.
Основні формули розрахунку болтових з'єднань

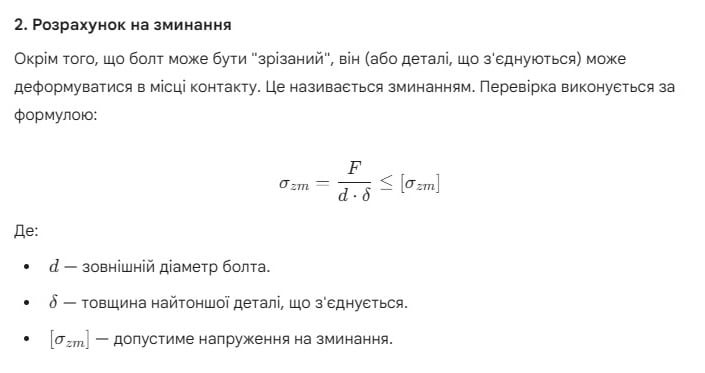

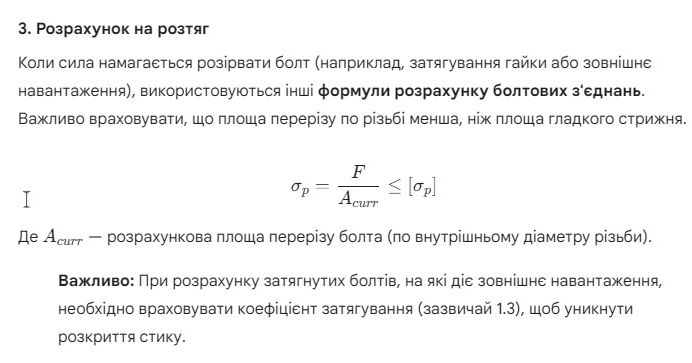

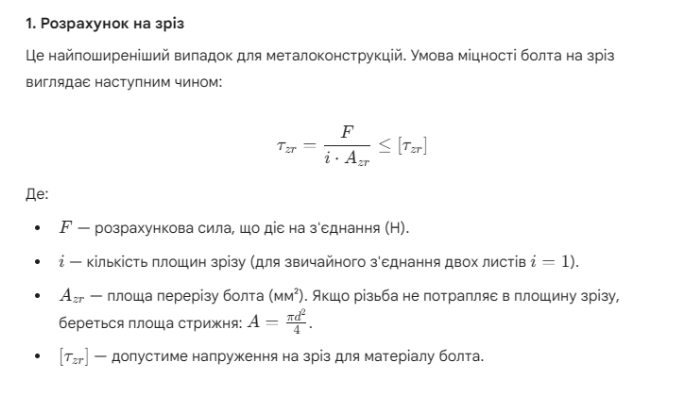

Інженерний розрахунок базується на перевірці умови міцності: напруження, що виникають у матеріалі під навантаженням, не повинні перевищувати допустимих значень. Розглянемо сценарії детальніше.
Класи міцності болтів: як обрати правильний

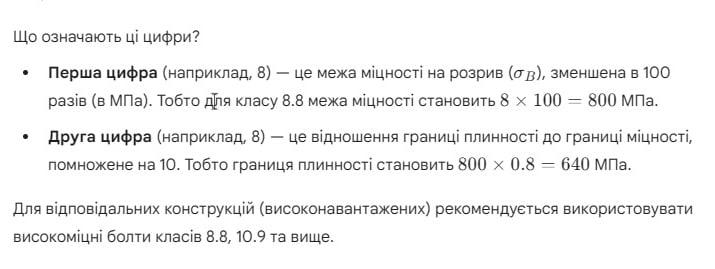

Вибір формули — це лише половина справи. Ключовим параметром є матеріал болта. У сучасній інженерії використовується система класів міцності (наприклад, 4.6, 5.8, 8.8, 10.9, 12.9).
Для відповідальних конструкцій (високонавантажених) рекомендується використовувати високоміцні болти класів 8.8, 10.9 та вище.
Таблиці розрахунку болтових з'єднань та довідкові дані

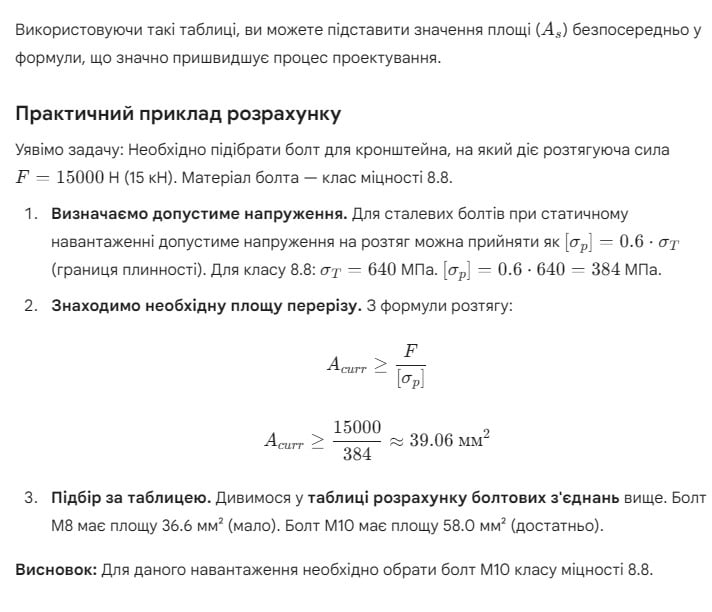

Для швидкого підбору кріплення інженери часто використовують готові таблиці розрахунку болтових з'єднань, які містять вже обчислені площі перерізів та допустимі навантаження для стандартних різьб.
Ось приклад спрощеної таблиці геометричних характеристик для метричної різьби:
|
Номінальний діаметр різьби (d), мм |
Крок різьби (P), мм |
Внутрішній діаметр різьби (d3), мм |
Розрахункова площа перерізу (As), мм² |
|
M6 |
1.0 |
4.77 |
20.1 |
|
M8 |
1.25 |
6.47 |
36.6 |
|
M10 |
1.5 |
8.16 |
58.0 |
|
M12 |
1.75 |
9.85 |
84.3 |
|
M16 |
2.0 |
13.55 |
157 |
|
M20 |
2.5 |
16.93 |
245 |
|
M24 |
3.0 |
20.32 |
353 |
Типові помилки при проектуванні вузлів
Навіть маючи правильні формули, можна припуститися помилок, які призведуть до руйнування:
- Ігнорування попереднього натягу. Більшість болтів працюють ефективно тільки тоді, коли вони затягнуті з певним моментом. Це створює силу тертя між деталями, яка розвантажує сам стрижень болта від зрізуючих зусиль.
- Використання болтів різної міцності. У одному з'єднанні всі болти мають бути одного класу міцності.
- Недостатня відстань до краю деталі. Якщо отвір під болт занадто близько до краю листа, може відбутися сколювання матеріалу самої деталі, навіть якщо болт витримає.
Грамотний розрахунок болтових з'єднань — це запорука довговічності та безпеки будь-якої конструкції. Розуміння фізики процесу, правильне застосування формул та вміння користуватися довідковими таблицями дозволяє інженерам створювати оптимізовані та надійні вузли. Пам'ятайте, що для критично важливих конструкцій завжди слід керуватися чинними державними стандартами (ДСТУ, Eurocode) та проводити перевірочні розрахунки з урахуванням коефіцієнтів запасу.
Поширені запитання (F.A.Q.) про розрахунок болтових з'єднань
1. Як вибрати правильний діаметр болта для фланцевого з'єднання?
Вибір діаметра болта (шпильки) залежить від двох основних параметрів: умовного діаметра трубопроводу та умовного тиску системи. Для стандартних фланців використовуйте таблиці розрахунку болтових з'єднань (наприклад, згідно з ДСТУ/ГОСТ), а не формули. Тобто, для фланця ДУ 100 потрібен болт М16 (8 шт.). Застосування більшого діаметра, ніж передбачено стандартом, не підвищить міцність, але може ускладнити монтаж.
2. Який клас міцності болтів необхідний для фланців?
Для фланцевих з'єднань, що працюють під тиском (особливо в Україні), зазвичай застосовують болти (шпильки) класу міцності 5.8 або 8.8. Високий клас міцності (наприклад, 10.9) вимагається для високотемпературних, критично важливих або високонавантажених конструкцій.
3. Що таке "попередній натяг" і навіщо він потрібен при розрахунку?
Попередній натяг — це сила, яка створюється при затягуванні болта (момент, що крутить). Він необхідний для герметизації стику (у випадку фланців) та для забезпечення тертя між з'єднуваними деталями. У розрахунках це враховується через коефіцієнт затягування, щоб зовнішнє навантаження не призвело до "розкриття" стику. Це критично важливо, оскільки при правильному натягу основне навантаження на зсув бере на себе тертя, а не стрижень болта.
4. Як правильно затягувати болти на фланці, щоб уникнути пошкоджень?
Затягування необхідно проводити послідовно, "хрест-навхрест" і в кілька етапів (зазвичай 3-4 проходи). Це забезпечує рівномірний розподіл навантаження на прокладку та запобігає перекосу фланців, що може призвести до течі. Рекомендується використовувати динамометричний ключ для контролю моменту затягування, оскільки надмірне зусилля може призвести до плинності матеріалу болта або пошкодження прокладки.
