Что такое трапециевидная резьба
Трапцевидная резьба – это вид ходовой резьбы, профиль которой имеет форму равносторонней трапеции. Основное ее предназначение — передача вращательного движения в поступательное с возможностью выдерживать значительные осевые нагрузки. Благодаря такой геометрии она широко применяется в станках, подъемных механизмах, домкратах, прессах и других устройствах, где важна прочность и надежность работы. Угол при вершине трапецевидной резьбы обычно составляетть 30°, что обеспечивает хорошее сочетание плавности движения, износостойкости и способности работать при больших нагрузках. Обозначается такая резьба символом Тр, после которого указывается диаметр и шаг (например, Тр40×7). В промышленности трапециевидная резьба считается "золотой серединой" между прочностью прямоугольной резьбы и универсалом.ность метрической. Она сочетает в себе относительную простоту изготовления и высокие эксплуатационные характеристики, что делает ее популярной в машиностроении.
Чтобы лучше понять роль трапецевидной резьбы (рис. 1), важно сравнить ее с наиболее распространенными типами:
- Метрическая резьба
Используется в обычных болтовых соединениях. Имеет треугольный профиль под углом 60°. Ее главное преимущество – универсальность и стандартизированность. Но она не рассчитана на передачу больших усилий в механизмах, скорее служит для фиксации деталей.
- Прямоугольная резьба
Имеет профиль прямоугольной формы. Она идеально подходит для передачи нагрузок с минимальными потерями КПД, но ее производство сложнее и дороже. Обработка такой резьбы требует высокоточного оборудования, а прочность на излом может быть ниже.
- Трапцевидная резьба
Занимает промежуточное место. Она проще в изготовлении, чем прямоугольная, но при этом выдерживает гораздо большую нагрузку, чем метрическая. Именно поэтому она стала стандартом в конструкциях, где необходима долговечность, плавность движения и выносливость.
Конструктивные особенности
Трапцевидная резьба отличается характерной формой профиля в виде равносторонней трапеции. В отличие от метрической резьбы с острым треугольным контуром, трапецевидная имеет более широкую поверхность контакта между витками. Это позволяет более равномерно распределять нагрузку, уменьшает давление на отдельные участки и увеличивает ресурс работы. Верхнее и нижнее основания трапеции формируют опорные поверхности, боковые стороны отвечают за плавность хода, а угол профиля определяет способность выдерживать нагрузку и влияет на долговечность. Благодаря этим особенностям трапецевидная резьба обеспечивает высокую эффективность в механизмах, работающих под значительными осевыми нагрузками. В конструкции трапециевидной резьбы немаловажное значение имеют угол профиля, шаг и диаметр. Стандартным является угол 30 градусов, который считается оптимальным компромиссом между прочностью, плавностью хода и простотой изготовления. Шаг резьбы определяет расстояние между соседними витками и напрямую влияет на скорость перемещения гайки. Мелкий шаг обеспечивает высокую точность и плавность, в то время как большой шаг позволяет добиться быстрого перемещения при меньшем количестве оборотов. Диаметр резьбы определяет ее грузоподъемность: чем он больше, тем больше нагрузки способен выдержать винт. Сочетание этих трех параметров подбирают в соответствии с условиями работы механизма. В зависимости от требований к механизму трапецевидная резьба может выполняться в разных вариациях. Правосторонняя резьба наиболее распространена: гайка двигается вперед при вращении по часовой стрелке. Левосторонняя резьба применяется там, где возможно самоотвинчивание при погрузке в противоположном направлении. Однозападная резьба имеет только один виток и отличается высокой точностью и плавностью работы, однако обеспечивает медленное перемещение гайки. Многозападная резьба состоит из нескольких параллельных витков, что позволяет за один оборот винта получить гораздо больший ход гайки. Такой вариант используют в случаях, когда важна скорость подачи.
Основные стандарты и классификация
Трапцевидная резьба относится к специализированным резьбовым соединениям, поэтому ее применение строго регламентируется международными и национальными стандартами. Они определяют геометрию профиля, параметры шага, допуски, а также правила маркировки. Это важно, поскольку даже незначительные отклонения могут привести к потере работоспособности механизма. Наиболее распространены международные стандарты ИСОда ОТ, обеспечивающих унификацию изготовления деталей в разных странах. К примеру, ISO 2904 и ISO 2906 регламентируют профили и основные параметры трапецевидной резьбы, тогда как DIN 103 широко используется у европейских производителей. Обе системы стандартизации позволяют выбирать резьбу с учетом условий эксплуатации, погрузки и долговечности. В Украине ранее действовали советские нормативы .а в советских ГОСТах, но постепенно интегрируется с международными нормами. Профиль трапецеидальной резьбы устанавливал ГОСТ 9484-81, это равнобедренная трапеция с углом при вершине 30о (рис.2, а). Чаще используется обозначение в виде TrD×P, где Tr указывает на трапецевидный профиль, d — внешний диаметр резьбы в миллиметрах, а P — шаг резьбы.
Рис. 1 Трапецевидная резьба

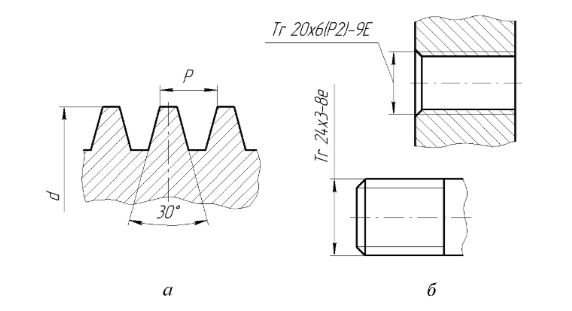

Рис. 2 Профиль (а) и примеры обозначения (б) трапецевидной резьбы
Например, маркировка Tr20×6 означает, что резьба имеет диаметр 20 мм и шаг 6 мм. В случае многозападной резьбы добавляется еще один параметр – ход, то есть полный перемещающий интервал за один оборот (рис. 2, б). Тогда маркировка может выглядеть так: Tr20×6(P2), где указано, что трехходовая резьба с шагом 6 мм и ходом 20 мм, то есть после наружного диаметра указывают ход резьбы, в скобках – букву Р и значение шага резьбы, например: Tr. Для трапециевидной резьбы выбор материала играет ключевую роль, ведь она испытывает значительные нагрузки и трения. Самым распространенным материалом является сталь, обеспечивающая прочность, долговечность и выдерживающая большие механические нагрузки. Для узлов, работающих в среде с высоким износом, применяют легированные или закаленные стали. Бронза и латунь используются там, где важна износостойкость и плавность работы, например в ходовых винтах станков. Нержавеющая сталь необходима для агрессивных сред или пищевой промышленности, где требуется коррозионная стойкость. Отдельно стоит отметить полимеры – они применяются для легких нагрузок, уменьшают массу конструкции и не требуют интенсивной смазки.
.jpg)

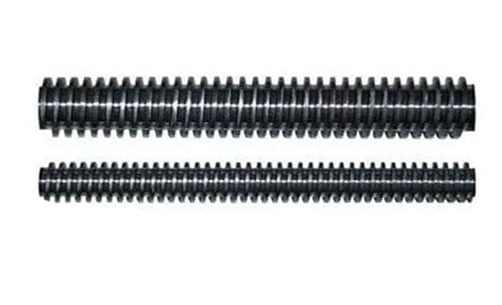

Рис. 3 Трапцевидное рождество (вид на товаре Шпилька с трапециевидной резьбой)
Материалы и технологии изготовления
Трапецевидная резьба широко используется в промышленности благодаря своей прочности, надежности и универсальности, однако именно материал и технология изготовления определяют ее долговечность и эффективность работы. Выбор материала напрямую зависит от условий эксплуатации: нагрузок, температуры, воздействия среды, а также требований к износостойкости и точности. Кроме этого, не менее важен способ производства резьбы, ведь от него зависит качество поверхности, точность профиля и себестоимость готовой детали.
Популярными материалами для изготовления трапецевидной резьбы есть сталь, бронза, латунь, нержавеющая сталь и современные полимеры. Сталь считается универсальным и распространенным вариантом, поскольку она обеспечивает высокую прочность и выдерживает значительные нагрузки. Для деталей, которые должны работать в тяжелых условиях, используют легированные или закаленные стали, обладающие повышенной износостойкостью. Бронза отличается отличными антифрикционными свойствами, поэтому бронзовые гайки в сочетании со стальными винтами часто используются в станкостроении. Это позволяет добиться плавности движения, минимизировать трение и продлить срок службы пары винт-гайка. Латунь применяется реже, однако имеет неплохие антифрикционные характеристики и устойчива к коррозии, что делает ее уместной в некоторых механизмах средней мощности. Нержавеющая сталь используется там, где оборудование работает во влажной или агрессивной среде, например в химической или пищевой промышленности. Для менее нагруженных механизмов для уменьшения веса и стоимости все чаще применяются полимерные материалы, не требующие смазки и хорошо работающие в паре с металлическими элементами.
Технология изготовления Трапецевидная резьба определяется требованиями к точности и количеству продукции. Традиционными методами остаются токарная обработка, фрезерование и шлифовка. Токарная обработка – это наиболее распространенный способ нарезки резьбы, особенно когда речь идет о единичном или мелкосерийном производстве. Фрезерование применяется тогда, когда необходимо изготовить детали среднего размера с повышенной точностью. Шлифование обеспечивает наилучшее качество поверхности и высокую точность профиля, но этот метод наиболее дорогостоящий и используется преимущественно в случаях, когда к детали предъявляются особо жесткие требования. Современные технологии значительно расширили возможности производства трапециевидной резьбы. Использование станков с числовым программным управлением (ЧПУ) позволяет производить резьбовые детали с высокой точностью, повторяемостью и минимальными погрешностями. Это особенно актуально для серийного производства, где важно не только качество, но и скорость обработки. Еще одной перспективной технологией является 3D-печать металлом. Благодаря аддитивному производству стало возможным производить сложные детали с интегрированными трапецевидными резьбами без дополнительной механической обработки. Этот метод активно используется для создания прототипов и уникальных изделий, а также в сферах, где требуется быстрая разработка индивидуальных решений.
Таким образом, материалы и технология изготовления трапецевидной резьбы определяют не только ее механические свойства, но и область применения. Правильный подбор материала в сочетании с оптимальной технологией производства позволяет создавать надежные, долговечные и экономически целесообразные узлы, способные эффективно работать в самых разных условиях.
Сферы применения
Cтроение изделия
Одной из важнейших отраслей, где трапецевидная резьба неотъемлема, является станкостроение. Она применяется в ходовых винтах, отвечающих за точность перемещения суппортов и столов станков. Благодаря большой контактной площади профиля обеспечивается высокая износостойкость, равномерное распределение нагрузок. Например, в токарных станках ходовой винт позволяет автоматически перемещать суппорт во время нарезки резьбы, а во фрезерных — обеспечивает плавное и точное передвижение стола в трех направлениях. Использование бронзовых гаек в сочетании со стальными винтами позволяет добиться максимальной точности и долговечности механизмов. Без трапецевидной резьбы современное станкостроение просто невозможно, ведь она обеспечивает необходимую точность и надежность при многолетней эксплуатации.
Подъемные устройства и домкраты
Еще одной сферой, где трапециевидная резьба демонстрирует свои сильные стороны, есть подъемные механизмы. В винтовых домкратах именно трапецевидный профиль позволяет создавать огромные подъемные усилия при относительно небольшом усилии на ручке или приводе. Благодаря самотормозным свойствам такая резьба не позволяет грузу опускаться самостоятельно, что делает ее безопасной и надежной в эксплуатации. Подобный принцип употребляется и в подъемниках для каров, и в огромных промышленных механизмах, где нужно перемещать томные конструкции. Следует подчеркнуть, что именно трапецевидная резьба позволяет обеспечить баланс между удобством управления, плавностью хода и высокой грузоподъемностью.
Прессы и промышленное оборудование
В промышленных прессах и оборудовании, где необходимо создавать большие осевые усилия, трапециевидная резьба является ключевым элементом. Она способна выдерживать значительные нагрузки без преждевременного износа, обеспечивая долговечность конструкций. В механических прессах винты с резьбой применяются для создания давления, необходимого для формирования металла или других материалов. В лабораторных и производственных установках резьбовые пары с трапецевидным профилем позволяют точно регулировать усилия сжатия или перемещения. Благодаря этому они остаются востребованными даже в то время, когда гидравлические и пневматические системы широко распространены. Выбор в пользу трапециевидной резьбы часто делается там, где требуется надежность, простота конструкции и отсутствие потребности в сложном техническом обслуживании.
Бытовые механизмы
Хотя трапециевидная резьба ассоциируется преимущественно с промышленностью, она довольно часто встречается и в бытовых устройствах. Типичным примером являются автомобильные домкраты, регулировочные механизмы в мебели или офисных креслах, а также некоторые бытовые приборы. Ее применение обосновано простотой и безопасностью: даже при отсутствии сложных приводов механизм может эффективно выполнять свои функции. В мебельной отрасли она позволяет создавать регулировочные системы с плавным и безопасным перемещением, а в медицинском оборудовании – поднимать и фиксировать части конструкций без риска внезапного износа. Бытовые примеры подтверждают универсальность этого типа резьбы: она способна работать как в высокотехнологичных станках, так и в обычных устройствах, с которыми мы сталкиваемся каждый день.
Преимущества и недостатки
Трапецевидная резьба сочетает в себе характеристики, делающие ее уникальным элементом в машиностроении и механике. Она способна выдерживать значительные осевые нагрузки, работать в условиях трения и одновременно обеспечивать плавное движение. Поэтому ее используют там, где обычная метрическая резьба не справилась бы с задачей. Однако, как и любой инженерный элемент, трапецевидная резьба имеет не только преимущества, но и некоторые недостатки, которые следует учитывать на этапе проектирования. Рассмотрим подробнее ее прочность и долговечность, эффективность в работе и возможные ограничения.
Прочность и долговечность
Одним из главных преимуществ трапецевидной резьбы является ее способность выдерживать большие механические нагрузки. Благодаря особой геометрии профиля площадь контакта между витками винта и гайки значительно больше, чем у метрической резьбы. Это означает, что давление на поверхность распределяется более равномерно, а следовательно, уменьшается риск деформации или преждевременного износа. В сочетании с правильным выбором материала (например, сталь+бронза) достигается поразительная долговечность узла. В станках или домкратах такая резьба может работать годами без необходимости замены, если соблюдать условия эксплуатации и обеспечивать надлежащую смазку. Именно благодаря этому трапециевидная резьба считается стандартом для ответственных механизмов, где надежность стоит на первом месте.
КПД и плавность работы
Еще одним преимуществом является достаточно высокий коэффициент полезного действия по сравнению с прямоугольной резьбой, которая хоть и более эффективна по передаче усилий, но более сложна в изготовлении и менее долговечна. Трапцевидная резьба считается оптимальным компромиссом: она обеспечивает достаточный КПД для передачи усилия и гарантирует плавность хода. Это особенно важно для механизмов, где требуется точное и контролируемое перемещение, например, в ходовых винтах станков или в регулировочных системах. Благодаря геометрии профиля резьба работает более мягко, без рывков, что делает ее удобной и безопасной для использования даже в бытовых механизмах. Дополнительным преимуществом является свойство самоторможения: во многих случаях резьба способна удерживать нагрузку без обратного хода, что позволяет обойтись без сложных фиксирующих устройств.
Возможные ограничения
Несмотря на свои преимущества, трапецевидная резьба имеет и слабые стороны. В первую очередь это сложность и дороговизна изготовления по сравнению с обычной метрической резьбой. Технологический процесс требует точного оборудования и инструментов, особенно когда речь идет о больших диаметрах или многозападных профилях. Еще одним ограничением является повышенное трение по сравнению с шариковыми винтовыми парами (КГП), что снижает КПД при высокоскоростных перемещениях. В таких условиях механизм может нагреваться, нуждаться в более интенсивной смазке и быстрее изнашиваться. Кроме того, со временем из-за естественного износа профиля может появляться люфт, снижающий точность работы. Для высокоточных механизмов приходится применять специальные гайки с компенсацией зазора, что усложняет конструкцию. Также следует учитывать вес и габариты: массивные винты с трапецевидной резьбой увеличивают размеры узлов, что не всегда допустимо в современном компактном оборудовании.
Следовательно, трапецевидная резьба – это надежный и проверенный временем вариант для передачи значительных усилий, обеспечивающий баланс между долговечностью, плавностью хода и относительной простотой обслуживания. В то же время, ее ограничения заставляют инженеров внимательно подходить к выбору: там, где нужна максимальная точность и скорость, лучше использовать альтернативные решения, однако в большинстве случаев трапецевидная резьба остается оптимальным выбором.
Как выбрать трапецевидную резьбу
Выбор трапецевидной резьбы — это задача, требующая учета ряда факторов, ведь от правильности решения зависит долговечность механизма, его эффективность и безопасность эксплуатации. Инженеры и конструкторы подходят к этому вопросу в комплексе, оценивая не только геометрические параметры резьбы, но и рабочие условия, характер нагрузок, среду, в которой будет функционировать узел, а также требования к точности. С одной стороны, трапецевидная резьба универсальна и может применяться как в станкостроении, так и в бытовых устройствах. С другой стороны, неправильный выбор профиля или материала может привести к быстрому износу или даже к аварийной ситуации. Чтобы избежать подобных проблем, следует ориентироваться на три ключевых критерия: нагрузку, материал и область применения.
Подбор по погрузке
Первый и самый важный параметр при выборе трапециевидной резьбы – это уровень нагрузок, которые она должна выдерживать. Если узел будет работать в тяжелых условиях с большой передачей усилий, нужно выбрать резьбу с большим диаметром и соответствующим шагом. Для домкратов или прессов обычно используются массивные винты с большим профилем, способные выдержать тонны нагрузки без разрушения. В станках, где необходимо точное позиционирование и плавность хода, применяют резьбу с меньшим шагом, так как она позволяет осуществлять контролируемое и постепенное перемещение деталей. Отдельное внимание следует уделить многозападным резьбам: они обеспечивают быстрее перемещение гайки за один оборот винта, но требуют тщательного подбора под погрузку, поскольку распределение сил у них отличается от однозападных.
Выбор материала
Не менее важным фактором является материал, из которого изготовлена резьба. Для большинства универсальных задач подходит сталь, обеспечивающая высокую прочность и долговечность. Однако если механизм работает во влажной или агрессивной среде, лучше выбирать нержавеющую сталь, устойчивую к коррозии. Для пар винт-гайка часто применяют комбинацию: стальной винт и бронзовую гайку. Это позволяет значительно снизить трение и повысить ресурс работы. В менее нагруженных механизмах можно использовать латунь или даже полимеры, хорошо работающие без смазки и обеспечивающие достаточную плавность хода. Выбор материала напрямую влияет не только на долговечность, но и стоимость изделия, поэтому важно найти оптимальный баланс между надежностью и экономичностью.
Ориентация на область применения
Третий аспект – это сама сфера использования. Для станкостроения приоритетом является точность и отсутствие люфтов, поэтому здесь выбирают резьбу с мелким шагом и качественной отделкой поверхности. В подъемных устройствах ключевым параметром является грузоподъемность и безопасность, следовательно необходимо использовать массивные профили со свойством самоторможения. В прессах и другом промышленном оборудовании предпочтение отдается долговечности и способности выдерживать огромные нагрузки, а у бытовых устройств на первый план выходят простота, легкость в пользовании и отсутствие сложного ухода. Важно помнить, что трапецевидная резьба – это всегда компромисс между точностью, прочностью и эффективностью, поэтому ее выбор должен основываться на четком понимании условий эксплуатации.
Правильно подобранная трапецевидная резьба позволяет добиться максимальной производительности механизма, избежать преждевременного износа и гарантировать безопасную работу оборудования. Другими словами, грамотный выбор этого элемента – это фундамент надежности всей конструкции.
Эксплуатация и обслуживание
Трапцевидная резьба, как и любой другой механический элемент, требует правильного ухода и регулярного контроля, чтобы обеспечивать длительную и безопасную работу. Она испытывает значительные осевые нагрузки и постоянное трение, поэтому без должного обслуживания даже самый качественный материал быстро изнашивается. Для того чтобы резьба выполняла свои функции в течение многих лет, необходимо придерживаться трех ключевых аспектов: систематической смазки, контроля состояния и своевременной замены в случае износа. Правильная эксплуатация позволяет не только продлить ресурс узла, но и избежать аварийных ситуаций, которые могут возникнуть при разрушении резьбового пара.
Смазка и уход
Одним из важнейших факторов долговечности трапецевидной резьбы является смазка. Оно уменьшает трение между витками винта и гайки, предотвращает перегревание и износ поверхностей, а также защищает от коррозии. В промышленных механизмах применяются смазочные масла с повышенной вязкостью, способные содержаться в резьбовом профиле даже под нагрузкой. Для высокоточных станков используют специальные смазочные системы, автоматически подают смазку в нужные зоны. В бытовых механизмах, таких как домкраты или регулировочные устройства, достаточно периодически наносить густую смазку вручную. Кроме смазывания, важно обеспечивать чистоту: попадание пыли, стружки или грязи в профиль резьбы резко ускоряет ее износ. Регулярное очищение винта и гайки, а также защита от агрессивных сред (влаги, кислот, солей) является неотъемлемой частью ухода.
Проверка на износ
Резьбовая пара постепенно изнашивается даже при соблюдении всех правил эксплуатации, поэтому необходимо регулярно проводить ее диагностику. Самым первым симптомом износа является появление люфта – увеличение зазора между винтом и гайкой. Это может привести к снижению точности механизма, а в случае подъемных устройств к опасным ситуациям. В промышленных условиях проверку выполняют с помощью специальных приборов для измерения зазоров и профиля, в то время как в бытовых механизмах достаточно визуального осмотра и проверки плавности движения. Важно также контролировать состояние поверхности: наличие заусенцев, трещин или следов коррозии является сигналом к немедленному вмешательству. Регулярная проверка позволяет своевременно выявить проблему и предотвратить серьезные поломки.
Замена и ремонт
В случае обнаружения значительного износа или повреждения трапецевидной резьбы возникает вопрос замены или ремонта. В промышленных механизмах обычно производят полную замену гайки, поскольку она изнашивается быстрее винта. Это экономически более выгодно и позволяет быстро восстановить работоспособность узла. Если же поврежден винт, его обычно ремонтируют путем перешлифовки или повторной нарезки резьбы, но этот вариант возможен только при условии, что износ не превышает допустимые нормы. В бытовых условиях чаще выбирают полную замену узла, ведь ремонт может быть сложным и затратным. Важно помнить, что использование изношенной или поврежденной резьбы может привести к авариям, поэтому экономия на своевременном обслуживании здесь неуместна.
Правильная эксплуатация и уход за трапецевидной резьбой значительно продлевают срок службы. Своевременное смазывание, регулярная проверка состояния и грамотная замена изношенных деталей обеспечивают бесперебойную работу механизмов и безопасность их использования. Другими словами, внимание к деталям в этом случае определяет надежность всей конструкции.
FAQ: Вопросы и ответы о трапецевидной резьбе
1. Чем трапецевидная резьба отличается от метрической?
Трапцевидная резьба имеет профиль в виде равносторонней трапеции, а метрическая – треугольный профиль. Первая используется для передачи усилий и движения, вторая — в крепежных соединениях.
2. Как правильно читать обозначение TrD×P?
"Tr" означает trapezoidal (трапеция). "D" - диаметр резьбы в миллиметрах, "P" - шаг резьбы. Например, Тр40×7 – это трапецевидная резьба с диаметром 40 мм и шагом 7 мм.
3. Какие материалы используются для производства трапецевидных винтов и гаек?
Чаще всего используют углеродную или нержавеющую сталь, бронзу, латунь. Для лёгких конструкций возможно применение полимеров.
4. Почему трапециевидная резьба считается надежной?
Благодаря большой площади контакта выдерживает значительные нагрузки, работает плавно, имеет меньший износ по сравнению с другими типами резьб.
5. Как выбрать правильную гайку или винт с трапециевидной резьбой?
Важно учесть диаметр, шаг, направление резьбы, материал изделия и область применения.
6. Можно ли использовать трапецевидную резьбу в высоконагруженных механизмах?
Да, именно для этого она и предназначена. Ее часто применяют там, где метрическая или другие виды резьб быстро изнашиваются.
7. Как продлить срок службы трапециевидной резьбы?
Регулярная смазка, очистка от грязи, проверка на люфты и правильный подбор материала помогут избежать преждевременного износа.
8. Какие современные технологии производства трапецевидной резьбы используются?
Чаще всего – высокоточная обработка на станках с ЧПУ, шлифовка, а также 3D-печать металлом для изготовления нестандартных деталей.
